◻ Stab2D-NL - Eingabe eines Systems

Einige Hintergrundinformationen zum Programm sowie wichtige Informationen zur Modellierung der Baustoffeigenschaften finden Sie in dem 10-seitigen PDF-Dokument (488 kB), welches ich für kleine Einführungsveranstaltungen in das nichtlineare Rechnen mit dem Programm Stab2D-NL benutze.

1. Erzeugen von (nichtlinearen) Querschnitten in INCA2

Falls geometrisch komplexe Querschnitte mit mehreren Lagen Bewehrung, vorgespannte oder nachträglich ergänzte Querschnitte berechnet werden sollen, müssen diese zunächst in INCA2 erzeugt und als INCA2-Datensätze im Projektverzeichnis abgespeichert werden. Wird die Datei von Stab2D-NL später ebenfalls in diesem Verzeichnis gespeichert, können die dort abgelegten INCA2-Querschnitte importiert und für das System genutzt werden.
Wenn Sie mit StabD-NL "nur" eine Rechnung mit einfachen Stahlbetonquerschnitten oder mit linear-elastischen Querschnitten durchführen wollen, dann brauchen Sie keinen INCA2-Querschnitt erzeugen, sondern können direkt in Stab2D-NL eine Vielzahl verschiedener einfacher Querschnitte generieren (Rechteck, Kreis, Plattenbalken, Hohlkasten).

2. Einlesen der INCA2-Querschnitte und Erzeugen weiterer Querschnitte

Im zweiten Schritt werden im Programm Stab2D-NL die Querschnitte erstellt und gegebenenfalls noch weiter Eingaben zum Schwind- und Kriechverhalten des Querschnittes vorgenommen.

Beispiel für "einfachen" nichtlinearen Stahlbetonquerschnitt

3. Erzeugen von Knoten und Setzen der Lagerbedingungen

Jetzt können die Knoten entweder numerisch oder mit der Maus eingegeben werden. Bei der Definition werden die Randbedingungen festgelegt, die später jedoch immer wieder geändert werden können.

4. Erzeugen der Stäbe

Anschließend werden die Stäbe generiert. Nach Auswahl eines Querschnittes bzw. zweier Querschnitte bei einer Voute, erfolgt das Erstellen der Stäbe durch einfaches Anklicken und Verbinden der zuvor definierten Knoten.
Als Randbedingungen für Stabanfang/ende sind hier nur Momentengelenke möglich. Die anderen Randbedingungen (Querkraft- und Normalkraftgelenk) sind nicht implementiert, kommen in der Praxis aber auch eher selten vor.

5. Erzeugen der äußeren Belastung

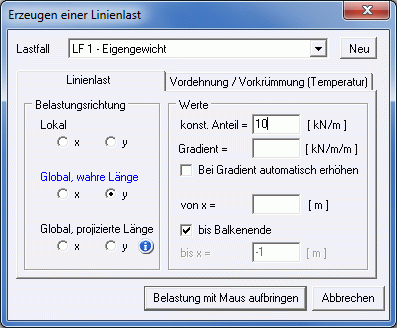

Die Belastung (wahlweise Linienlast, Einzellasten oder Knotenlasten inklusive Zwangsverformung) werden nach Eingabe der Größe und Art der Belastung durch einfaches Anklicken des jeweiligen Elementes erzeugt.
Die Definition von verschiedenen Lastfällen und das anschließende Zusammenfassen zu Lastfallkombinationen ist möglich.

6. Anordnen in Lastfällen und Lastfallkombinationen

7. Berechnung durchführen

Anschließend können die Berechnungen durchgeführt werden (Taste F9 oder Menü). Dabei wird in einem extra Fenster über den jeweiligen Stand der Rechnung informiert.
